产品概述
管网式七氟丙烷灭火系统是一种适用于多个防护区集中保护的气体灭火系统。系统通常由灭火剂瓶组、集流管、选择阀、单向阀、安全泄压装置、管网、喷嘴、启动装置、气体灭火控制器及火灾探测报警设备组成。
该系统通过统一设置钢瓶间，将七氟丙烷灭火剂经管网输送至不同防护区。当某一防护区发生火情时，系统可根据报警信号打开对应选择阀，将灭火剂准确释放到对应空间，实现快速、洁净、高效灭火。
中消盛安消防科技可为数据机房、配电室、档案室、通信机房、电力设施、工业控制室等场所提供管网式七氟丙烷灭火系统的方案设计配合、设备供应、安装调试支持、维护保养及钢瓶检测服务。
产品特点
集中布置，适合多区域保护
管网式系统可将多个灭火剂钢瓶集中设置在钢瓶间，通过管网连接多个防护区。对于防护区数量较多、空间分布相对集中的项目，系统管理更加统一，后期维护也更方便。
洁净灭火，适合精密设备场所
七氟丙烷灭火剂释放后残留少，不导电，对电气设备和精密仪器影响较小，适合用于服务器机房、通信设备间、配电室、档案资料室等不宜采用水灭火的场所。
释放迅速，灭火效率高
系统确认火灾后，可在较短时间内完成灭火剂释放，使防护区内灭火剂浓度达到设计要求，快速抑制初起火灾，降低设备损失和业务中断风险。
联动控制，安全可靠
系统可与火灾自动报警系统、声光报警器、放气指示灯、紧急启停按钮、门禁、通风、防火阀等设备联动，实现报警、延时、人员撤离、设备停机、灭火释放等完整流程。
适配性强，便于工程化设计
管网式七氟丙烷系统可根据防护区体积、保护对象、开口条件、管网距离、喷嘴布置和灭火剂用量进行专业计算，适用于中大型项目和多空间保护需求。

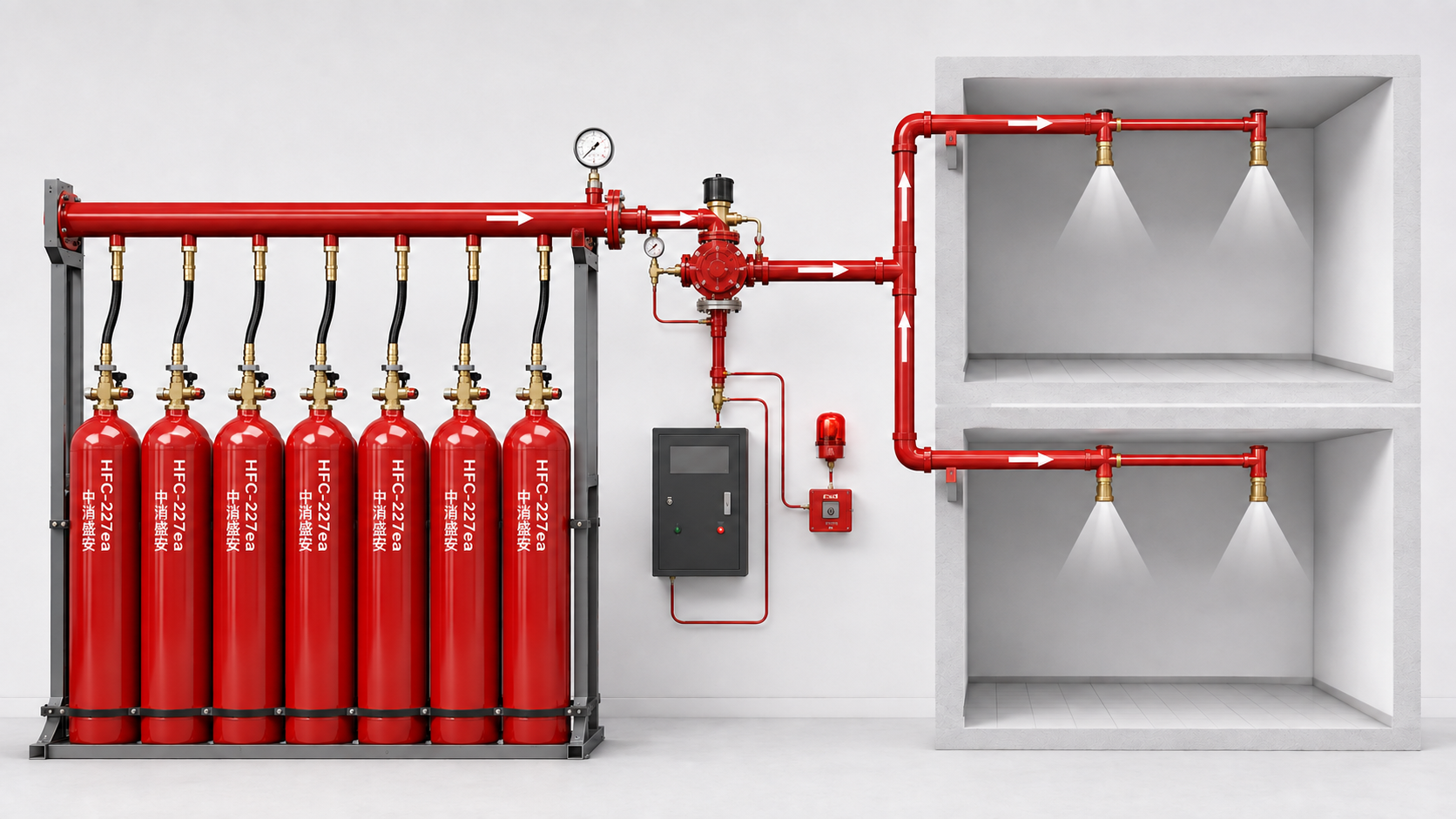

系统结构图
系统主要组成
灭火剂瓶组
用于储存七氟丙烷灭火剂，是系统的核心储存单元。瓶组数量和充装量需要根据防护区面积、体积和设计浓度进行计算确定。
集流管
多个灭火剂瓶组通过连接管汇入集流管，再由集流管向管网输送灭火剂，实现集中释放和统一输送。
选择阀
当系统保护多个防护区时，选择阀用于控制灭火剂释放方向。发生火情时，系统只打开对应防护区的选择阀，使灭火剂进入指定区域。
启动装置
用于开启灭火剂瓶组和相关阀门，常见启动方式包括自动启动、手动启动和机械应急启动。
输送管网
负责将灭火剂从钢瓶间输送至各防护区。管网设计需要考虑输送距离、压力损失、管径、弯头、喷嘴布置等因素。
喷嘴
喷嘴安装在防护区内，用于将灭火剂均匀释放到保护空间，确保防护区内灭火剂浓度分布符合设计要求。
气体灭火控制器
接收火灾探测器信号，并控制报警、延时、启动、反馈等动作，是系统自动运行的控制核心。

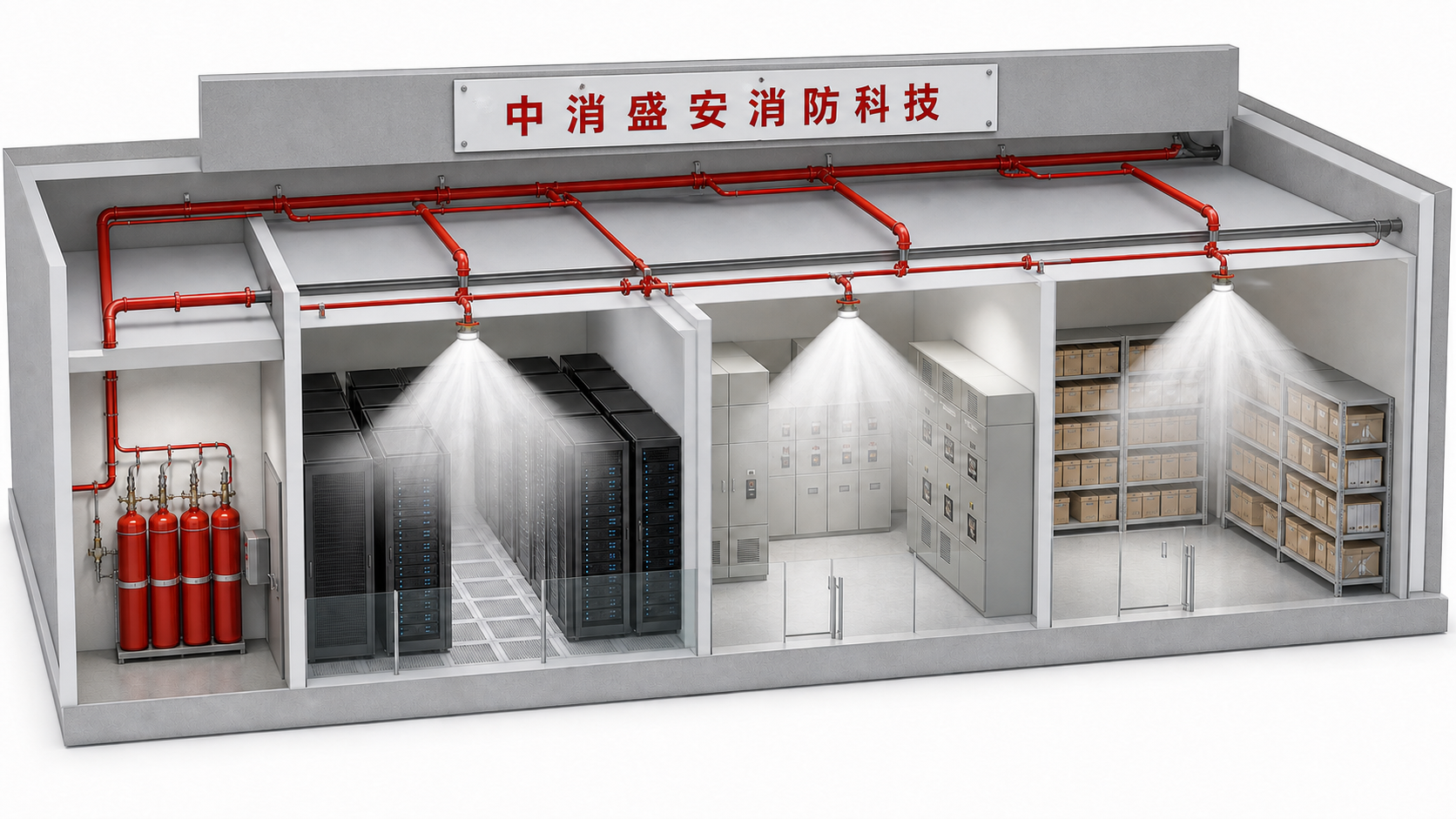

防护区示意图
工作原理
当防护区内烟感、温感等探测设备检测到火情后，火灾报警信号传输至气体灭火控制器。系统经过逻辑确认后，启动声光报警，并进入延时阶段，提醒现场人员撤离。
延时结束后，控制器发出启动信号，打开对应防护区的选择阀和灭火剂瓶组阀门。七氟丙烷灭火剂经集流管、输送管道和喷嘴释放至防护区内，通过化学抑制和物理降温作用快速灭火。
系统释放后，现场应由专业人员进行通风、安全确认、系统复位、钢瓶充装检测和设备恢复，确保系统重新具备防护能力。
适用场所
数据中心、服务器机房、通信机房、配电室、变电站控制室、UPS 电源间、档案室、图书资料室、博物馆库房、工业控制室、精密仪器室、实验室、电气设备间等重点防护区域。
技术参数说明
产品名称：管网式七氟丙烷灭火系统
灭火剂类型：HFC-227ea 七氟丙烷
系统形式：管网式、全淹没灭火系统
启动方式：自动启动、手动启动、机械应急启动
保护方式：单区保护或多区组合保护
适用对象：电气设备、精密仪器、数据设备、档案资料及重要设备空间
系统配置：根据防护区体积、设计浓度、管网条件和现场情况确定
维护内容：压力检查、瓶体检测、阀组检查、联动测试、喷嘴检查、管网检查等
服务内容
中消盛安消防科技可提供管网式七氟丙烷灭火系统相关服务，包括现场勘查、方案沟通、设备选型、系统配置、安装配合、调试支持、日常维护、年度检测、钢瓶检测、药剂充装及系统恢复。
我们尤其重视气体灭火钢瓶的后期检测与维护。钢瓶压力、瓶体状态、阀门密封性、启动组件可靠性都会直接影响系统是否能够在火灾发生时正常启动，因此建议使用单位定期进行专业检测和维护。
选型建议
如果项目只有一个较小防护区，可以优先考虑柜式七氟丙烷灭火装置；如果项目涉及多个防护区、保护面积较大，或需要统一设置钢瓶间进行集中管理，则更适合采用管网式七氟丙烷灭火系统。
具体方案应结合防护区数量、房间体积、管线路径、泄压条件、吊顶结构、设备分布和验收要求进行综合设计。
结语
管网式七氟丙烷灭火系统适合对消防安全、设备保护和连续运行要求较高的场所。中消盛安消防科技可根据不同项目需求，提供专业、可靠、便于维护的气体灭火系统解决方案，为重要空间提供长期稳定的消防安全保障。
